Sistemas PureWave® UPS
Protección eléctrica total para centros de datos de alta densidad
El Sistema PureWave UPS de S&C brinda electricidad de respaldo para todo el centro durante un máximo de tres minutos, por lo que elimina hasta un 99 % de las perturbaciones de voltaje que suelen encontrarse en los sistemas de distribución de los usuarios.

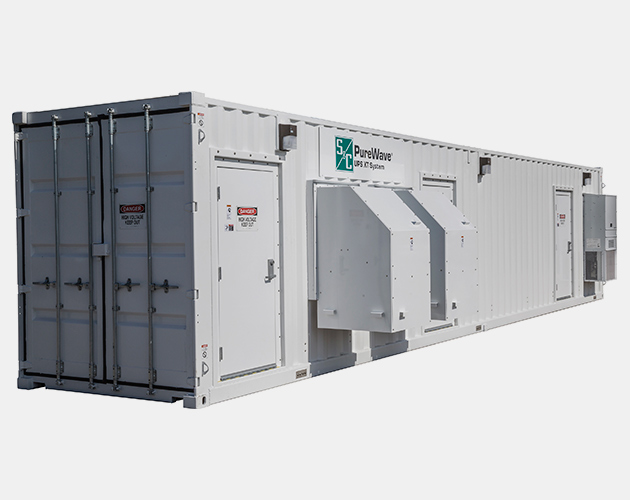

El Sistema PureWave UPS de SC protege los equipos sensibles a la electricidad contra los efectos perjudiciales de las alteraciones, tales como los huecos de tensión, las sobrecargas, los transitorios, las interrupciones momentáneas y las interrupciones totales del servicio. Esta solución exclusiva de redes inteligentes respalda toda la carga con energía limpia por hasta 60 segundos, y elimina el 99% de todos los problemas de calidad de la electricidad. También respalda cargas reducidas por hasta 180 segundos. Un interruptor estático de alta eficiencia proporciona respuesta inmediata (2 a 4 milisegundos). Ahora también ofrecemos una versión de duración extendida de nuestro suministro de energía ininterrumpible, el PureWave UPS XT. Este producto ofrece la tecnología del UPS probada en campo de S&C aplicada a proyectos que requieren una duración de la batería de más de un minuto.
El sistema PureWave UPS se puede coordinar sin problemas con un generador de respaldo. El tiempo de protección se puede adaptar para permitir el inicio y luego la transferencia de la carga "suave" al generador de respaldo para una protección al 100% durante interrupciones prolongadas del servicio. No es necesario un tablero de distribución costoso que funcione en paralelo con el servicio público. Y el generador de respaldo puede ser 35% más pequeño que con los sistemas de alimentación ininterrumpida convencionales.
Energía Eficiente
- Más de 98% de ahorro de energía: el más alto de la industria.
- Huella de carbono reducida
- Diseño de interruptor estático
- Cuando se elige un PureWave UPS de medio voltaje, los costos del conductor de cobre para distribuir la electricidad son mucho más bajos en comparación con los diseños de bajo voltaje convencionales.
Se puede instalar en exteriores
- No es necesario construir una estructura o un lugar adicional para que albergue el equipo. El sistema PureWave UPS está completamente contenido en una carcasa NEMA 3R (IP 14) de diseño sumamente pequeño.
- Reduce la carga del aire acondicionado interior, lo que resulta en mayores ahorros.
Modelos escalables de voltaje bajo y medio
El sistema PureWave UPS está disponible en una amplia variedad de capacidades. Puede ofrecer protección eléctrica para una instalación completa.
Simplemente adquiera el modelo con la capacidad necesaria para su carga crítica actual. Se pueden agregar módulos de 313 kVA adicionales en cualquier momento, a medida que la carga crítica aumente. Se pueden instalar hasta ocho módulos de 2.5 MVA en paralelo para proteger las cargas de medio voltaje de hasta 20 MVA.
- Modelos de bajo voltaje. Disponibles en capacidades de 313 kVA hasta 2500 kVA para aplicaciones de 208 a 600 voltios.
- Modelos de medio voltaje. Disponibles en capacidades de 25 MVA a 20 MVA para aplicaciones de 5 a 28 kV.
Características inigualables
- Baterías realmente libres de mantenimiento con garantía no proporcional de 5 años. Las baterías son 100% reciclables.
- Funcionamiento silencioso. El ruido audible es menor a 55 dB(A), en comparación con los sistemas de alimentación ininterrumpida convencionales de 72 dB(A).
- El monitor de alteraciones del servicio PureWave probado en campo es un sistema de detección patentado que permite al PureWave UPS sensar las desviaciones de voltaje del servicio público con la velocidad más rápida de la industria, y a la vez cumplir con la exigente clasificación Clase 1 de la IEC para "transferencia rápida" a la alimentación con batería.
La solución de alimentación ininterrumpida comprobada más rentable
El sistema PureWave UPS se ha aplicado en todo el mundo para proteger instalaciones que incluyen:
- Centros de datos y llamadas
- Hospitales y centros de cuidado de la salud
- Industrias de proceso continuo
- Fabricantes de productos farmacéuticos
- Fabricantes de semiconductores
- Fabricantes de artículos electrónicos
- Otros centros de fabricación
| Capacidad a 480 voltios | Amperios, RMS | ||
|---|---|---|---|
| kVA | kW | Carga completa a 480 voltios | Cortocircuito, simétrico |
| 313 | 250 | 376 | 35 000 |
| 625 | 500 | 752 | 50 000 |
| 938 | 750 | 1128 | 65 000 |
| 1250 | 1000 | 1504 | 65 000 |
| Capacidad a 480 voltios | Amperios, RMS | ||
|---|---|---|---|
| kVA | kW | Carga completa a 480 voltios | Cortocircuito, simétrico |
| 1563 | 1250 | 1880 | 65 000 |
| 1875 | 1500 | 2256 | 65 000 |
| 2188 | 1750 | 2632 | 65 000 |
| 2500 | 2000 | 3000 | 65 000 |
| Capacidad del sistema, MVA/MW | Rango de voltaje, kV | Capacidad nominal de corriente, RMS, simétricos | ||
|---|---|---|---|---|
| Nom. | Nivel básico de aislación (NBAI) | Cont., A | Cortocircuito, kA | |
| 2.5 / 2.0 20 / 16 |
4.16 | 60 | 600 o 1200 | 16.0, 1 ciclos 10.0, 5 ciclos |
| 13.8 | 95 | |||
| 25 | 125 | 300 o 600 | 10.0, 5 ciclos |
|
Las baterías tienen una reputación ambivalente en las aplicaciones de UPS. Las baterías proporcionan energía de reserva al instante, pero muchos usuarios experimentan poca confiabilidad aunque hayan realizado un mantenimiento exhaustivo de la batería. En el sistema PureWave UPS , las baterías se aplican de forma tal que se elimine este problema.
Características de la batería
El sistema PureWave UPS está diseñado en torno a las características operativas de la batería de plomo-ácido sellada de ciclo profundo del Grupo 31. Esta batería es una combinación perfecta para las aplicaciones de UPS, donde se requiere un ciclo de trabajo corto y de alta potencia. La producción de gran volumen y la trayectoria comprobada de esta batería contribuyeron aún más a su selección.
Aplicación en línea versus fuera de línea
En un sistema de alimentación ininterrumpida convencional, las baterías están continuamente conectadas a la barra de CC energizada, lo que provoca la disipación del electrolito, impide la carga de ecualización adecuada y también expone la cadena de baterías a la onda de CA. Los requisitos de mantenimiento de la batería aumentan y la vida útil de la batería disminuye significativamente.
Pero en el sistema PureWave UPS fuera de línea, las baterías se conectan a la barra energizada solo cuando el sistema está suministrando energía a la carga. No es necesario el mantenimiento de la batería y su vida útil aumenta.
Carga de ecualización
La ecualización adecuada de la batería requiere que el voltaje terminal de cada batería se eleve al menos un 20% para asegurar que todas las baterías de la serie estén en el mismo estado de carga (al 100% de capacidad).
En un sistema UPS en línea convencional, la carga de ecualización de las baterías no se puede hacer de forma adecuada porque (con las baterías continuamente conectadas) el voltaje de la barra de CC no se puede elevar más del 5%.
En el sistema PureWave UPS, sin embargo, las baterías reciben una carga de ecualización automática cada dos meses.
No se necesita mantenimiento
Además del diseño fuera de línea del sistema PureWave UPS, las baterías incluyen características que eliminan la necesidad de realizar mantenimiento de rutina, entre ellas:
- Capacidad de electrolito de reserva.
- Terminales sin plomo. Una pieza de acero inoxidable en cada terminal de la batería, junto con una arandela Belleville, eliminan la necesidad de verificar y ajustar las conexiones.
- El sistema de control PureWave verifica continuamente el estado de cada cadena de baterías y hace un seguimiento del uso de la batería. El reemplazo de la batería es predecible y se puede programar de manera oportuna.
Garantía
S&C ofrece una garantía al 100% no proporcional de cinco años para las baterías. Los fabricantes de sistemas de alimentación ininterrumpida en línea, por otro lado, ofrecen una garantía de un año para la batería, con un valor proporcional de 5 a 10 años.
La demostración interactiva del UPS PureWave muestra cómo se puede instalar el sistema con una fuente de energía del servicio público y un equipo generador de respaldo para asegurar energía ininterrumpible para una carga crítica. El sistema UPS PureWave se puede instalar en interiores o como pedestal en exteriores, en el lugar de la entrada del servicio.
Si ocurre un hueco de tensión momentáneo o una sobrecarga en la fuente de energía del servicio público, el sistema UPS PureWave detectará esta alteración y proporcionará electricidad de respaldo a la carga dentro de un ¼ de ciclo. La duración de esas alteraciones generalmente es de algunos ciclos a varios segundos.
Para alteraciones más largas o interrupciones prolongadas del servicio, el sistema UPS PureWave encenderá el generador. Una vez que se haya establecido el voltaje de salida del generador, el sistema UPS PureWave transferirá sin problemas la carga al equipo generador. Cuando la fuente de energía del servicio público regrese a sus límites normales, el sistema UPS PureWave transferirá sin problemas la carga de vuelta a la fuente de energía del servicio público.
