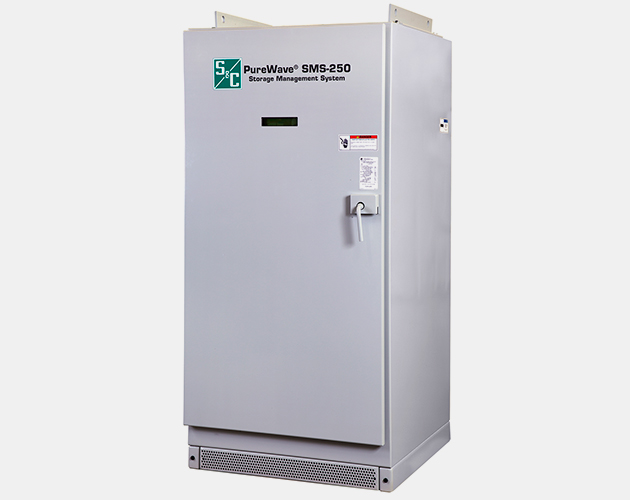

Sistema de Administración del Almacenamiento Purewave® SMS-250

El sistema de Administración del Almacenamiento PureWave SMS-250 ofrece un sistema conversor trifásico de cuatro cuadrantes para exteriores, que está destinado a las soluciones de almacenamiento de energía que requieren menos de 1 MW de energía. Puede operar en diferentes modos, incluso en modo fuente de corriente, fuente de voltaje y aislado.

Funcionamiento de cuatro cuadrantes

El PureWave SMS-250 puede proporcionar:

• Potencia de salida real total (tanto positiva como negativa)
• Potencia de salida reactiva total (tanto capacitiva como inductiva)
• Una combinación tanto de la energía real como reactiva

Apto para interfase de red

El control para interfase de red incorporado en el controlador de esta unidad funciona con el tablero de distribución para interfase de red.

Se conecta a diferentes tipos de baterías

Funciona con las diversas propiedades químicas de baterías en los sistemas de almacenamiento de energía, incluso baterías de sodio-sulfuro, ion de litio, cloruro de níquel-sodio, plomo-ácido y plomo-ácido avanzadas.

Modular

El diseño modular hace que sea más fácil manipular el producto y resolver problemas, lo que garantiza tiempos de reparación más cortos y menos gastos de arreglos e inventario.

Escalable

El diseño escalable permite la expansión progresiva del tamaño del proyecto (combinando unidades adicionales para una mejor clasificación de la aplicación).

Dos o más unidades SMS-250 pueden funcionar en paralelo y, de esa forma, optimizar las capacidades energéticas del sistema de administración del almacenamiento hasta 500 kW, 750 kW y más, de ser necesario.

Múltiples aplicaciones de almacenamiento de energía

Incluye una colección estándar y personalizada de soluciones eléctricas con algoritmo de control y probadas en campo para aplicaciones en empresas de electricidad, sistemas de energía renovable, microrredes y fuera de la red.

El Sistema de Administración del Almacenamiento PureWave SMS-250 tiene una clasificación nominal de 250 kW.

Clasificación de la energía: 400 amperes continuos

La clasificación de la salida de energía varía según el voltaje que esté conectado, tal como se muestra a continuación:

• 263 kVA a 380 Vac
• 288 kVA a 415 Vac
• 333 kVA a 480 Vac

Tiene una configuración flexible y puede programarse para proporcionar únicamente energía real (factor energía=1, es decir kW), únicamente con energía reactiva (factor energía=0; VAR), o una combinación de ambos (0 < factor energía <1).

Clasificación de entrada de CC

Voltaje (batería): 618 – 850 Vdc

Entorno

• Rango de temperatura
  • Estándar: -40 °C a +40 °C
  • Extendido: -40 °C a +50 °C con degradación
• Refrigeración
  • Aire a presión
• Clase de protección
  • NEMA-3R/IP54 (carcasa de exteriores)
• Humedad
  • 0 % a 100 %
• Altitud
  • 1000 m

Normas

Las normas de diseño abarcan los Estados Unidos, Canadá, Europa y cualquier otro país que aplique las siguientes normas.

• NFPA 704, Identificación de Peligros en Materiales para Respuesta a Emergencias
• Código Eléctrico Nacional de Seguridad ANSI / IEEE C2-2007
• Recursos de Interconexión Distribuidos con Sistemas Eléctricos IEEE 1547-2003
• Límites armónicos IEEE 519-1992 IEEE
• Cumplimiento con la Compatibilidad Magnética (EMC) IEC 62040-2 C3
• ANSI Z535 – 2002 signos y etiquetas de seguridad del producto

El embalaje incluye tres características principales:

Modular y escalable

El diseño modular garantiza mayor confiabilidad, mejor resolución de problemas, manipulación más simple de los productos, mantenimiento predictivo mejorado y menores costos de reparación e inventario con tiempos más rápidos de reparación.

El diseño escalable permite una operación paralela de múltiples unidades PureWave SMS-250, lo que le garantiza al usuario final la flexibilidad de expandir progresivamente el tamaño de los proyectos (combinando unidades adicionales para una mejor clasificación de la aplicación). Dos unidades PureWave SMS-250 pueden configurarse en una jerarquía de amo-esclavo. Más de dos unidades SMS-250 pueden combinarse y controlarse por medio del controlador maestro.

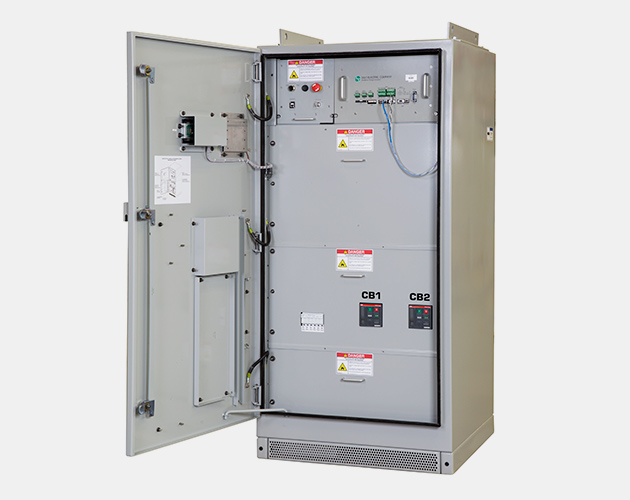

Diseño con compartimentos

El diseño con compartimentos mejora la manipulación y rendimiento del producto. Más específicamente, este sistema puede:

• Segregar y simplificar el diseño del circuito
• Reducir la cantidad de componentes
• Mejorar la inmunidad a los ruidos
• Acelerar y simplificar la capacidad de servicio de los componentes
• Mejorar la funcionalidad y confiabilidad del circuito de componentes

Paquete compacto

El paquete compacto brinda:

• Un gabinete de tamaño reducido para una manipulación más sencilla
• Una menor huella de carbono para ahorrar espacio
• Un paquete más liviano para poder elevarlo fácilmente

Los protocolos estándares de comunicación incluyen:

• Ethernet
• Modbus
• DNP3

Funcionamiento del sistema

Funcionamiento configurable en modo conectado a la red o aislado. Los algoritmos de control avanzado que vienen incluidos ofrecen una extensa colección con modos de aplicación de control energético estándares o personalizados, incluso:

• Confiabilidad
• Regulación de la frecuencia
• Reserva rodante
• Consolidación de la capacidad
• Regulación de la energía
• Control del índice de reducción de energía
• Soporte de voltaje
• Capacidad para VAR
• Funcionamiento en isla
• Neutralización de picos
• Modificación en el tiempo de energía
• Perfil de aplicación de diseño personalizado

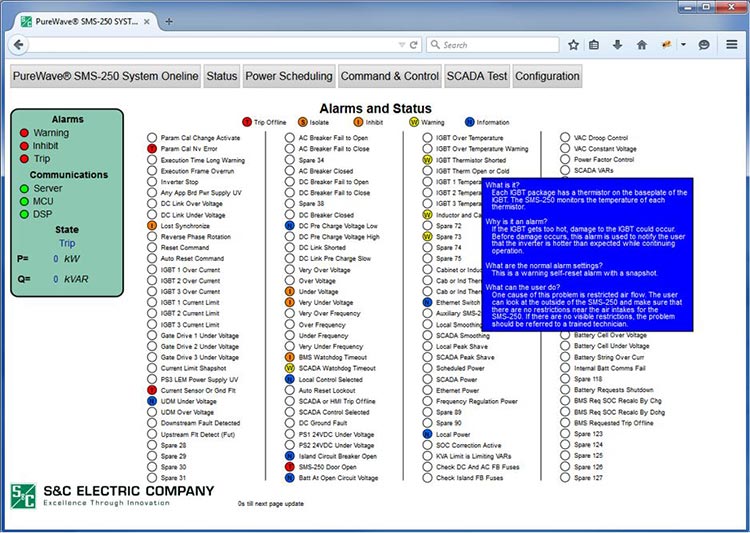

Incluye una interfase de usuario HMI basada en la web, que brinda un seguimiento y control integrados sobre el sistema de almacenamiento de energía. Las pantallas HMI proporcionan información general sobre el estado completo del sistema de almacenamiento de energía. Proporciona lo siguiente:

• Información sobre el inversor, incluso los datos de rendimiento actual, como voltaje, corriente, energía, etc.
• Información sobre la batería, incluso los datos de rendimiento actual, como voltaje, corriente, energía, etc.
• Información sobre la empresa de electricidad, incluso los datos de rendimiento actual, como voltaje, corriente, energía, etc.
• Estado de comunicación, en donde se indique el estado de comunicación del equipo.
• Estado de funcionamiento del sistema, en donde se indique el estado operativo.
• Estado de alarma, en donde se indique el estado de la alarma del sistema.
